2024年11月份迎來了寒冷的冬季，每年這個季節(jié)中鐵中交都來我司大量采購養(yǎng)護(hù)型的蒸汽發(fā)生器，用于來養(yǎng)護(hù)橋梁T梁水泥制品預(yù)制構(gòu)件。

　　我司養(yǎng)護(hù)目前有大量現(xiàn)貨，專門目前冬季供給養(yǎng)護(hù)行業(yè)使用，蒸汽發(fā)生器在混凝土養(yǎng)護(hù)中，特別是對T梁等混凝土構(gòu)件的養(yǎng)護(hù)中，發(fā)揮著至關(guān)重要的作用，所以每年都有很多寒冷季節(jié)時來我采購養(yǎng)護(hù)型蒸汽發(fā)生器現(xiàn)貨。

一、蒸汽發(fā)生器在混凝土養(yǎng)護(hù)中的重要性

　　提升混凝土強度：蒸汽發(fā)生器通過提供高溫高濕的環(huán)境，加速混凝土中的水化反應(yīng)，使混凝土在短時間內(nèi)達(dá)到設(shè)計強度。有數(shù)據(jù)顯示，采用蒸汽養(yǎng)護(hù)的混凝土相比未進(jìn)行蒸汽養(yǎng)護(hù)的混凝土，強度可提升20%。

　　防止裂縫產(chǎn)生：在低溫環(huán)境下，混凝土中的水分結(jié)冰會破壞混凝土結(jié)構(gòu)，而蒸汽養(yǎng)護(hù)在保溫的同時可減緩混凝土表面水分揮發(fā)，避免裂縫出現(xiàn)。在冬季施工中，使用蒸汽發(fā)生器養(yǎng)護(hù)混凝土，裂縫發(fā)生率可降低80%。

　　加速工期：冬季氣溫低、空氣干燥，不利于混凝土凝固硬化。蒸汽發(fā)生器能大大縮短混凝土的養(yǎng)護(hù)時間，推進(jìn)工程進(jìn)度。

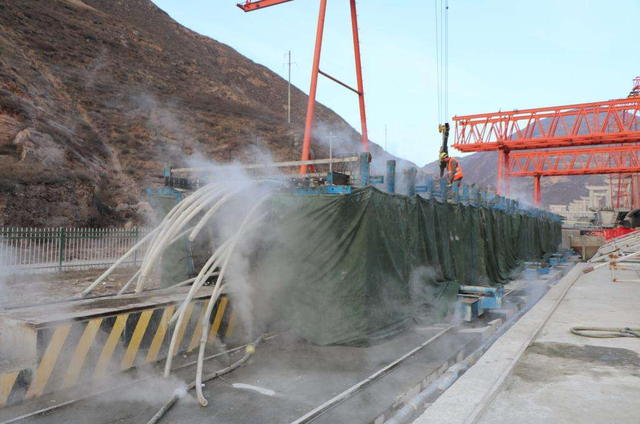

二、蒸汽發(fā)生器養(yǎng)護(hù)混凝土T梁的具體應(yīng)用

　　1：養(yǎng)護(hù)階段：

　　靜停階段：保持環(huán)境溫度不低于5℃，灌注結(jié)束4小時且混凝土終凝后方可升溫。

　　升溫階段：升溫速度不大于10℃/h，避免過快升溫對混凝土造成不利影響。

　　恒溫階段：恒溫期間混凝土的內(nèi)部溫度不宜超過60℃，最大不得超過65℃。恒溫的養(yǎng)護(hù)時間應(yīng)根據(jù)構(gòu)件的脫模強度要求、混凝土配合比以及環(huán)境的溫度來制定。

　　降溫階段：降溫速度不能大于10℃/h，確?；炷辆徛鋮s，避免溫度應(yīng)力導(dǎo)致的裂縫。

　　蒸汽發(fā)生器類型：

　　根據(jù)加熱方式的不同，蒸汽發(fā)生器可分為電加熱、燃油加熱等多種類型。電加熱蒸汽發(fā)生器操作簡便、環(huán)保無污染；燃油加熱蒸汽發(fā)生器則具有熱效率高、適用范圍廣等特點。

　　2：蒸汽發(fā)生器優(yōu)勢：

　　高效性：蒸汽發(fā)生器能夠快速產(chǎn)生大量蒸汽，迅速提升養(yǎng)護(hù)環(huán)境的溫度和濕度，大大縮短了養(yǎng)護(hù)周期。

　　精確控制：現(xiàn)代蒸汽發(fā)生器通常配備有先進(jìn)的控制系統(tǒng)，可以精確調(diào)節(jié)蒸汽的產(chǎn)量，從而實現(xiàn)對養(yǎng)護(hù)環(huán)境溫度和濕度的精確控制。

　　靈活性：蒸汽發(fā)生器的使用不受場地限制，可以根據(jù)混凝土澆筑的位置和規(guī)模靈活布置。

       3:蒸汽發(fā)生器養(yǎng)護(hù)混凝土T梁的注意事項

　　水質(zhì)要求：最好使用軟水，避免使用含有雜質(zhì)或硬度過高的水，以保護(hù)蒸汽發(fā)生器的使用年限。

　　定期保養(yǎng)：蒸汽發(fā)生器在使用過程中，應(yīng)注意隔段時間進(jìn)行保養(yǎng)，確保其正常運行。

　　安全操作：操作人員應(yīng)熟悉蒸汽發(fā)生器的操作規(guī)程和安全注意事項，確保在使用過程中不發(fā)生安全事故。
